Ein USB-, Netz- oder Motorkabel kann trotz sauberer Verdrahtung Funkstörungen, Bildfehler oder Kommunikationsabbrüche verursachen. Entscheidend ist dann nicht nur, ob ein Ferritkern verwendet wird, sondern vor allem, an welcher Stelle er sitzt, welche Leiter durch ihn geführt werden und für welchen Frequenzbereich er ausgelegt ist. Ich zeige die praxistaugliche Platzierung für Elektronik, Gebäudetechnik und industrielle Anlagen.
Die richtige Platzierung entscheidet über die Wirkung
- Nahe an der Störquelle montieren, wenn das Kabel selbst keine Hochfrequenzstörungen abstrahlen soll.
- Bei empfindlichen Geräten den Kern direkt am Kabeleintritt oder möglichst nahe am Gerät anbringen.
- Bei USB-, LAN-, HDMI- und anderen Signalkabeln immer das gesamte Kabel durch den Klappferrit führen.
- Ein Ferrit wirkt hauptsächlich gegen Gleichtaktstörungen, nicht gegen jedes beliebige Netzbrummen.
- Mehrere Windungen erhöhen die Impedanz, können aber die Hochfrequenzwirkung verschlechtern.
Wo ein Ferritkern am meisten bewirkt
Als erste Faustregel gilt für mich: so nah wie möglich an der Störquelle. Entsteht die Störung beispielsweise in einem Schaltnetzteil, einem Frequenzumrichter oder einem Motorregler, sitzt der Ferrit möglichst dicht am Ausgang des störenden Geräts. Dadurch wird verhindert, dass sich die hochfrequente Störenergie über das angeschlossene Kabel weiter ausbreitet.
Geht es dagegen darum, ein empfindliches Steuergerät, einen Sensor oder eine Kommunikationseinheit zu schützen, montiere ich den Kern nahe am Störeintritt des betroffenen Geräts. Bei einem Kabel, das in einen Schaltschrank führt, ist der Bereich direkt an der Kabeleinführung oft besonders sinnvoll. Dort lässt sich der Störstrom noch abfangen, bevor er sich im Inneren verteilt.
Störquelle und Opfergerät unterscheiden
In der Praxis wird häufig nur ein Ferrit aufgesteckt und anschließend keine weitere Messung durchgeführt. Das ist wenig zuverlässig, denn die optimale Position hängt davon ab, ob das Kabel Störungen aussendet oder von außen aufnimmt. Ich teste deshalb zunächst beide Enden mit einem verschiebbaren Klappferrit. Die Position, an der die Störung am stärksten zurückgeht, ist der beste Ausgangspunkt für die endgültige Montage.
Bei langen Leitungen kann ein zweiter Ferrit an der Gegenseite sinnvoll sein. Ich würde ihn aber nicht automatisch dort anbringen. Zwei Kerne erhöhen zwar die Dämpfung, können bei empfindlichen Datenleitungen aber auch die Signalqualität beeinflussen und lösen die eigentliche Ursache nicht immer.
Die passende Stelle für Strom-, Signal- und Motorleitungen
Netz- und Gleichstromkabel
Bei einem Netzteilkabel sitzt der Klappferrit meist unmittelbar vor dem zu schützenden Gerät oder nahe dem Ausgang des Netzteils. Bei Gleichstromleitungen sollten Plus- und Minusleiter gemeinsam durch denselben Kern geführt werden, sofern eine Gleichtaktstörung bekämpft werden soll. Dadurch bleibt der normale Laststrom weitgehend unbeeinflusst, während gleichgerichtete Störströme eine hohe Impedanz sehen.
Führt man dagegen nur einen einzelnen Leiter durch einen Ringkern, entsteht eine andere Filterwirkung. Das kann bei bestimmten Gegentaktstörungen nützlich sein, erhöht aber die Gefahr von unerwünschter Induktivität, Spannungsabfall oder Kernübersteuerung. Bei Netzspannung darf der Ferrit ausschließlich um die isolierte Leitung gelegt werden. Das Gehäuse wird nicht geöffnet und der Kern darf keine blanken oder spannungsführenden Kontakte berühren.
USB-, LAN-, HDMI- und Audiokabel
Bei Signalleitungen kommt der Ferrit um das komplette Kabelbündel, nicht um eine einzelne Ader. Der Kern soll vor allem hochfrequente Gleichtaktströme bremsen, während das Nutzsignal möglichst unangetastet bleibt. Deshalb werden bei einem USB- oder HDMI-Kabel normalerweise Innenleiter, Rückleiter und Schirm gemeinsam umfasst.
Für ein störendes Peripheriegerät ist die Nähe zum Gerät oft am wirksamsten. Bei einem empfindlichen Empfänger kann die Montage direkt am Eingang helfen. Ich achte darauf, dass der Ferrit mechanisch fest sitzt und das Kabel nicht knickt. Ein zu kleiner Kern mit stark gequetschtem Kabel ist keine gute Lösung, ein zu großer Kern mit viel Luftspalt wirkt dagegen häufig deutlich schwächer.
Lesen Sie auch: Schottky-Diode richtig einsetzen - Anwendungen und Grenzen
Motor- und Steuerleitungen
Motorleitungen von PWM-Reglern und Frequenzumrichtern sind besonders kritisch, weil schnelle Schaltflanken große Hochfrequenzanteile erzeugen. Ein Ferrit gehört hier möglichst nahe an den Umrichterausgang oder an den Motoreintritt, je nachdem, ob die Abstrahlung an der Quelle oder am Motor reduziert werden soll.
Bei geschirmten Motorleitungen ersetzt der Ferrit keine fachgerechte Schirmanbindung. In industriellen Anlagen müssen außerdem Leitungslänge, Erdung, Potentialausgleich und Kabelführung stimmen. Wenn der Motorstrom sehr hoch ist, braucht der Kern eine passende Bauform und ausreichende thermische Reserve. Ein kleiner Klappferrit aus dem Bürobedarf ist dafür nicht automatisch geeignet.
So montiere ich den Kern Schritt für Schritt
- Störung eingrenzen. Prüfen, welches Kabel die Ausfälle, Geräusche oder Funkstörungen verursacht.
- Passende Bauform wählen. Für nachträgliche Montage eignet sich meist ein Klappferrit, für Neuanlagen ein Ring- oder Kabelkern.
- Kabel vollständig umfassen. Bei Daten- und Versorgungskabeln werden die zusammengehörigen Leiter gemeinsam durch den Kern geführt.
- Position testen. Den Ferrit zunächst nahe der Quelle und anschließend nahe dem betroffenen Gerät ausprobieren.
- Kabel nicht beschädigen. Der Kern darf die Isolation nicht einschneiden und muss gegen Vibration gesichert sein.
- Ergebnis unter realer Last prüfen. Erst wenn die Anlage mit Motor, Netzteil oder Datenverkehr zuverlässig läuft, ist die Position wirklich bewertet.

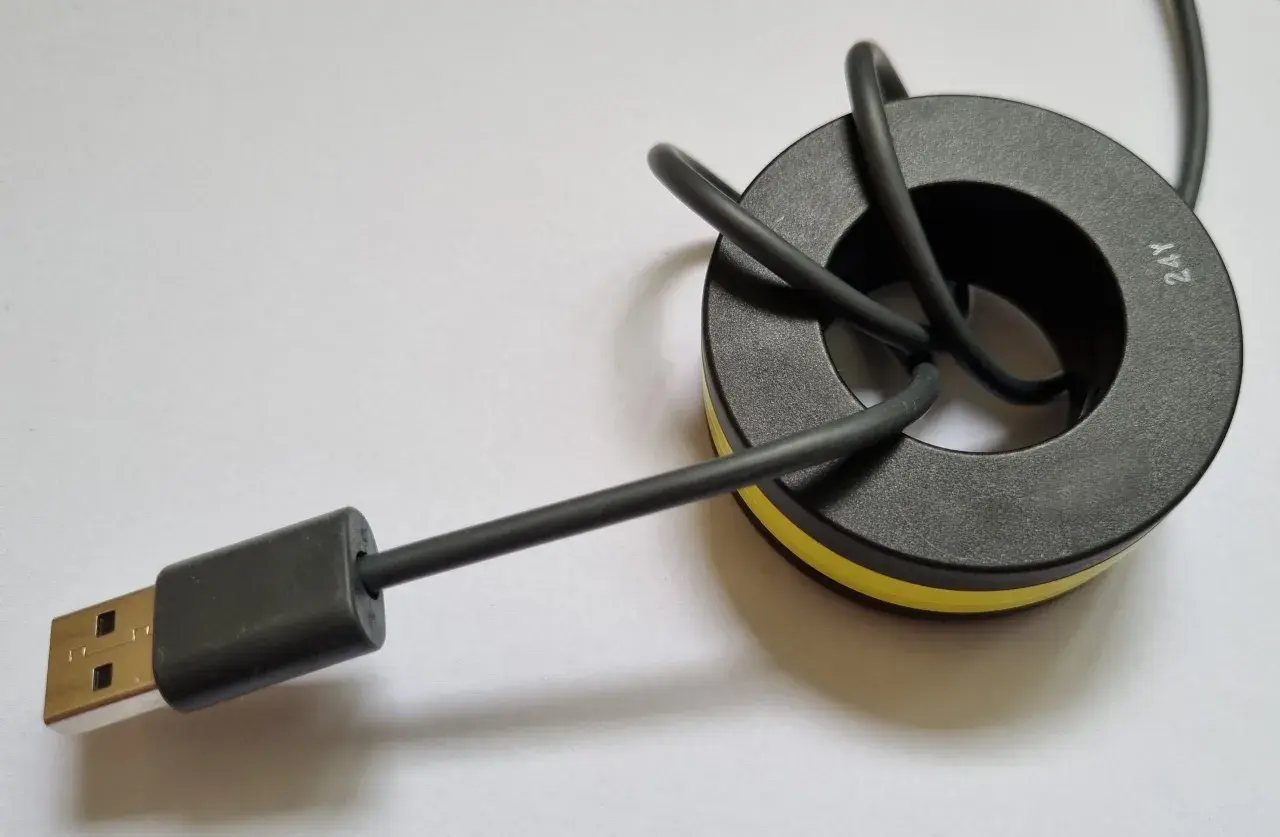

Bei einem Ringkern kann das Kabel, sofern der Platz ausreicht, mehrfach hindurchgeführt werden. Schon zwei oder drei Windungen erhöhen die Impedanz im passenden Frequenzbereich deutlich. Die Wirkung steigt jedoch nicht bei jeder Frequenz unbegrenzt, weil zusätzliche Wicklungskapazitäten den Filter bei sehr hohen Frequenzen wieder schwächen können.
Ich befestige den Kern außerdem so, dass er nicht am Kabel herumrutscht. In vibrierenden Maschinen können Kunststoffhalter, Kabelbinder mit Schutzlage oder die vom Hersteller vorgesehene Halterung sinnvoll sein. Der Ferrit selbst ist spröde. Ein harter Stoß oder zu starkes Zuklappen kann den Magnetwerkstoff beschädigen, auch wenn der Riss von außen kaum sichtbar ist.
Welcher Ferritkern zur Anwendung passt
Die Bauform allein sagt wenig über die tatsächliche Entstörwirkung aus. Entscheidend sind Material, Kernlänge, Innendurchmesser und Frequenzbereich. Ein Kern, der bei einigen Megahertz gut arbeitet, muss bei mehreren hundert Megahertz nicht ebenso wirksam sein.
| Anwendung | Geeignete Lösung | Worauf es ankommt |
|---|---|---|
| USB, HDMI, LAN | Klappferrit um das komplette Kabel | Passender Kabeldurchmesser, geringe Beeinflussung des Nutzsignals |
| Netzteil- oder DC-Kabel | Klapp- oder Ringkern | Beide Versorgungsleiter gemeinsam führen, Strombelastung beachten |
| Motorleitung | Großer Kabel- oder Ringkern | Hoher Strom, Schirmung, Wärme und mechanische Belastung |
| Interne Platinenleitung | Ferritperle oder Leiterplattenfilter | Bauteil nahe am Stör- oder Kabeleintritt platzieren |

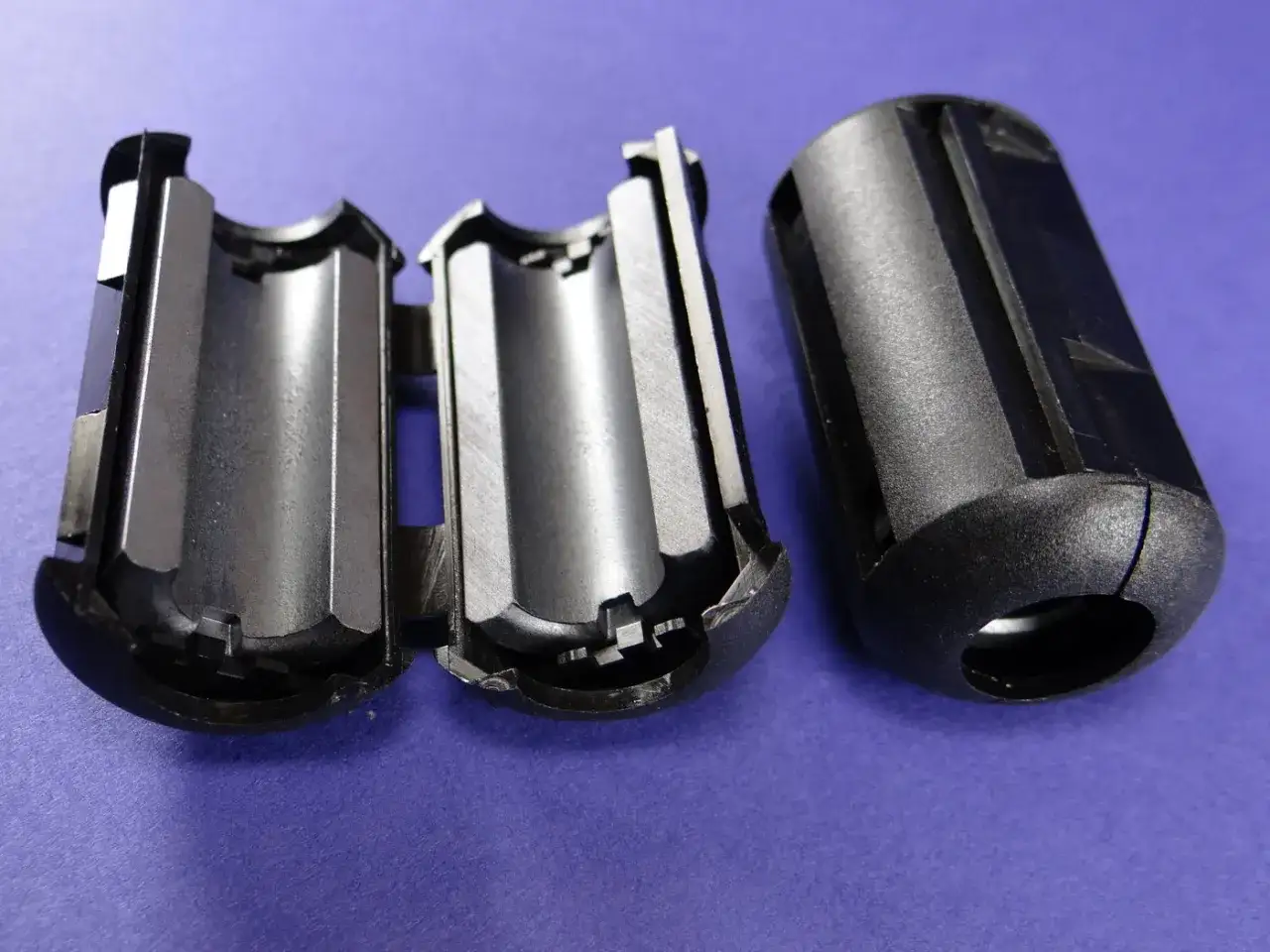

Bei einem geteilten Klappferrit ist ein möglichst kleiner Spalt wichtig. Der Kern muss das Kabel sicher schließen, darf es aber nicht quetschen. Für eine gezielte Auswahl brauche ich im professionellen Umfeld die vermutete Störfrequenz oder zumindest eine Messung mit Nahfeldsonde, Spektrumanalysator oder Stromzange. Ohne diese Information bleibt die Auswahl ein gezielter Versuch, keine Garantie.
Wann der Ferrit allein nicht reicht
Ein Ferritkern ist ein wirksames Nachrüstmittel, aber kein Universalheilmittel. Er reduziert vor allem hochfrequente Gleichtaktstörungen. Gegen ein klassisches niederfrequentes 50-Hz-Brummen hilft er in der Regel kaum. Dafür sind oft Erdung, Schirmführung, Netzfilter, galvanische Trennung oder eine bessere Leitungsführung entscheidend.
Auch eine schlechte Installation kann die Wirkung zunichtemachen. Parallel verlegte Motor- und Signalkabel, unnötig große Leitungsschleifen und ein nur einseitig aufgelegter Schirm bieten der Störung weiterhin einen guten Ausbreitungsweg. Ich prüfe deshalb immer zuerst, ob sich die Leitungen trennen, kürzen oder sauber verdrillen lassen. Ein gut platzierter Ferrit ist dann die Ergänzung, nicht der Ersatz für eine saubere EMV-Auslegung.
Bei sicherheitsrelevanten Steuerungen, Maschinen und Gebäudeanlagen sollte die Änderung unter den vorgesehenen Betriebsbedingungen geprüft werden. Ein Ferrit kann zwar Störungen dämpfen, aber auch Flanken verändern oder Kommunikationsreserven verringern. Wenn danach weiterhin sporadische Ausfälle auftreten, sind Messung und systematische EMV-Analyse sinnvoller als das wahllose Aufstecken weiterer Kerne.
Der kurze Praxistest vor der endgültigen Montage
Für eine schnelle Entscheidung genügt oft ein einfacher Vergleich. Den passenden Klappferrit zunächst direkt an der Störquelle anbringen, danach am betroffenen Gerät und anschließend, falls möglich, mit einer zusätzlichen Windung testen. Bleibt die Störung unverändert, passt wahrscheinlich Frequenzbereich, Bauform oder Filterprinzip nicht zur Ursache.
Meine wichtigste Empfehlung lautet deshalb: Nicht die sichtbarste Stelle ist automatisch die richtige. Der beste Montageort ist der Punkt, an dem der Ferrit den Störstrom wirksam begrenzt, bevor er sich über das Kabel in andere Geräte, Leitungen oder Gebäudeteile ausbreitet. Genau diese Kombination aus Nähe zur Quelle, vollständiger Kabelführung und anschließender Prüfung bringt in der Praxis meist den größten Effekt.
