Ein Lautsprecher kann trotz passender Leistung schlecht klingen, eine Leitung kann Signale verfälschen und ein Schaltnetzteil kann unerwartet warm werden. Dahinter steckt oft die Impedanz, also der Wechselstromwiderstand eines Bauteils, einer Leitung oder einer gesamten Schaltung. Ich erkläre, was die Größe bedeutet, wie Frequenz und Phasenverschiebung hineinspielen, wie man sie berechnet und worauf es bei Messungen in Elektronik, Gebäudetechnik und Industrie ankommt.
Impedanz verbindet Widerstand, Frequenz und Phasenlage
- Impedanz Z beschreibt den Gesamtwiderstand eines Netzwerks gegenüber Wechselstrom.
- Sie besteht aus Wirkwiderstand R und Blindwiderstand X.
- Die Einheit ist Ohm (Ω), der Wert hängt jedoch häufig von der Frequenz ab.
- Spulen erhöhen ihren Blindwiderstand mit der Frequenz, Kondensatoren verringern ihn.
- Ein normales Multimeter misst meist den Gleichstromwiderstand, nicht die vollständige Impedanz.

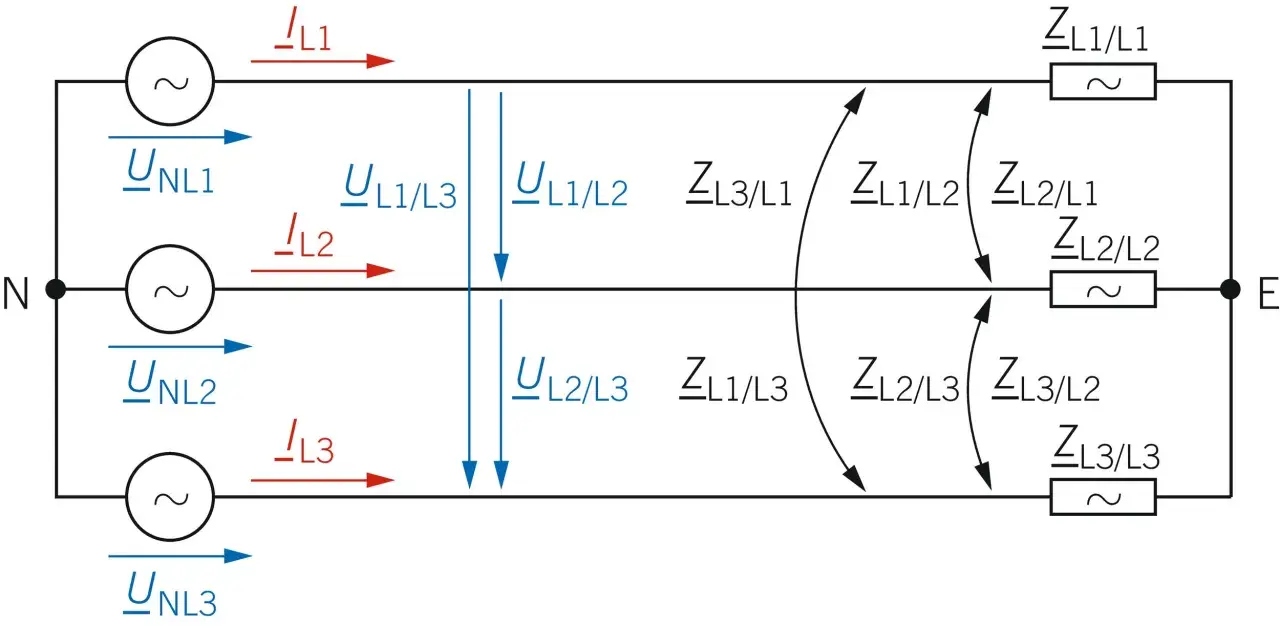

Was ist Impedanz im Wechselstromkreis?
Die elektrische Impedanz beschreibt, wie stark sich ein Bauteil oder eine Schaltung dem Fluss von Wechselstrom widersetzt. Sie ist die Erweiterung des ohmschen Widerstands auf Wechselstromkreise und wird mit dem Formelzeichen Z angegeben.
Die einfache Beziehung lautet bei sinusförmigen Wechselgrößen U = Z · I. Anders als beim reinen Gleichstromwiderstand berücksichtigt die Impedanz nicht nur die Größe von Spannung und Strom, sondern auch deren zeitliche Verschiebung zueinander.
Genau diese Phasenverschiebung wird in der Praxis häufig unterschätzt. Ein Bauteil kann den Strom begrenzen, ohne die gesamte Energie dauerhaft in Wärme umzuwandeln. Ein Teil der Energie wird vorübergehend in einem Magnetfeld oder elektrischen Feld gespeichert und später wieder an die Schaltung zurückgegeben.
Die zwei Bestandteile
| Bestandteil | Formelzeichen | Bedeutung |
|---|---|---|
| Wirkwiderstand | R | Verbraucht elektrische Leistung, zum Beispiel in einem Heizwiderstand. |
| Blindwiderstand | X | Begrenzt den Strom abhängig von der Frequenz und verschiebt die Phase. |
| Impedanz | Z | Zusammenspiel aus Wirkwiderstand und Blindwiderstand. |
Mathematisch wird die Impedanz als komplexe Größe geschrieben: Z = R + jX. Das Zeichen j steht in der Elektrotechnik für die imaginäre Einheit. Gemeint ist damit keine „unwirkliche“ Spannung, sondern eine praktische Rechenmethode für Größen, die zeitlich gegeneinander verschoben sind.
Warum die Frequenz den Wert verändert
Bei einem idealen ohmschen Widerstand bleibt der Wert weitgehend konstant. Spule und Kondensator reagieren dagegen auf die Frequenz. Deshalb kann dasselbe Bauteil bei 50 Hz eine ganz andere Impedanz haben als bei 10 kHz oder 1 MHz.
Spule und induktiver Blindwiderstand
Für eine ideale Spule gilt XL = 2πfL. Dabei ist f die Frequenz und L die Induktivität. Steigt die Frequenz, steigt auch der induktive Blindwiderstand. Der Strom hinkt der Spannung dabei zeitlich hinterher.
Das ist beispielsweise bei Drosseln, Motorwicklungen und Transformatoren wichtig. Eine Spule, die bei niedriger Frequenz noch gut leitend wirkt, kann schnelle Signalanteile deutlich bremsen. In Filtern ist genau dieser Effekt erwünscht, in einer ungeplanten langen Leitung kann er zu Signalverzerrungen führen.
Kondensator und kapazitiver Blindwiderstand
Für einen idealen Kondensator lautet die Formel XC = 1 / (2πfC). Mit steigender Frequenz sinkt der kapazitive Blindwiderstand. Der Strom eilt der Spannung voraus.
Darum können Kondensatoren hochfrequente Störungen gegen Masse ableiten oder Versorgungsspannungen glätten. Bei Gleichspannung, also bei f = 0, verhält sich ein idealer Kondensator nach dem Aufladen wie eine Unterbrechung. Eine reale Schaltung hat dabei zusätzlich Leckströme, Anschlusswiderstände und parasitäre Induktivitäten.
Der Sonderfall Resonanz
In einer Schaltung aus Spule und Kondensator können sich induktiver und kapazitiver Blindwiderstand bei einer bestimmten Frequenz aufheben. Man spricht von Resonanz. Dann ist der Gesamt-Blindanteil idealerweise null, während der verbleibende Wirkwiderstand das Verhalten der Schaltung bestimmt.
Resonanz ist in Filtern, Funktechnik und Messschaltungen nützlich. In Leistungselektronik kann sie jedoch auch unerwünschte Ströme oder Überspannungen verursachen. Ich prüfe deshalb bei auffälligen Schwingungen nicht nur das Bauteil selbst, sondern immer auch Frequenz, Leitungsführung und benachbarte Kapazitäten.
Wie lässt sich Impedanz berechnen?
Für eine komplexe Impedanz Z = R + jX wird der Betrag mit dem Satz des Pythagoras berechnet:
|Z| = √(R² + X²)
Dieser Betrag wird oft als Scheinwiderstand bezeichnet. Technisch sauber sollte man zwischen der komplexen Impedanz Z und ihrem Betrag |Z| unterscheiden. In Datenblättern ist mit einer Angabe wie „8 Ω“ bei einem Lautsprecher meistens der Nenn- oder Scheinwiderstand gemeint, nicht ein über alle Frequenzen konstant bleibender Wert.
Ein konkretes Rechenbeispiel
Angenommen, eine Schaltung besitzt einen Wirkwiderstand von 30 Ω und einen induktiven Blindwiderstand von 40 Ω. Dann ergibt sich:
|Z| = √(30² + 40²) = 50 Ω
Der Phasenwinkel beträgt in diesem Beispiel ungefähr 53° induktiv. Bei einer Spannung von 10 V effektiv würde der Strom im idealisierten Fall etwa 0,2 A betragen, weil 10 V durch 50 Ω geteilt werden. Der Strom ist dabei nicht phasengleich mit der Spannung.
| Größe | Wert | Was daraus folgt |
|---|---|---|
| Wirkwiderstand R | 30 Ω | Dieser Anteil setzt elektrische Energie in Wärme oder Nutzleistung um. |
| Blindwiderstand X | 40 Ω | Die Schaltung wirkt induktiv und verschiebt die Phase. |
| Betrag der Impedanz |Z| | 50 Ω | Bei 10 V ergibt sich ein Strom von etwa 0,2 A. |
| Leistungsfaktor cos φ | 0,6 | Nur ein Teil der Scheinleistung wird als Wirkleistung umgesetzt. |
Bei einer Reihenschaltung werden die komplexen Impedanzen direkt addiert. Bei einer Parallelschaltung ist die Rechnung über den Admittanz genannten Kehrwert meist übersichtlicher. Dieser beschreibt, wie gut ein Netzwerk Wechselstrom leitet, und wird in Siemens angegeben.
Wie wird Impedanz richtig gemessen?
Ein Widerstandsmessbereich am Multimeter arbeitet normalerweise mit einer kleinen Gleichspannung. Er zeigt daher den ohmschen Anteil unter Gleichstrombedingungen, aber nicht zuverlässig die frequenzabhängige Impedanz eines Kondensators, einer Spule oder eines Filters.
Das passende Messgerät
- Ein LCR-Meter misst Induktivität, Kapazität und Widerstandsanteile mit einer definierten Prüffrequenz.
- Ein Impedanzanalysator erfasst zusätzlich Frequenzverläufe, Phasenwinkel und komplexe Messwerte.
- Mit Oszilloskop und Strommessung lassen sich Spannung, Strom und Phasenverschiebung in einer realen Schaltung untersuchen.
- Für Leitungen bei hohen Frequenzen kommen Verfahren wie Netzwerkanalyse oder Reflexionsmessungen zum Einsatz.
Der Messwert ist nur zusammen mit der Prüffrequenz aussagekräftig. Eine Angabe wie „12 Ω Impedanz“ ohne Frequenz, Messspannung und Messaufbau kann bei Filtern oder Lautsprechern zu falschen Entscheidungen führen.
Sicher messen
Vor einer Impedanzmessung an einer Anlage muss die Schaltung spannungsfrei sein. Kondensatoren können auch nach dem Abschalten noch gefährliche Ladungen speichern. In Gebäudetechnik und Industrie gehören Messungen an netzspannungsführenden Teilen deshalb in die Hände entsprechend qualifizierter Fachkräfte und müssen mit geeigneten Prüfmitteln erfolgen.
Ich halte außerdem wenig davon, Messwerte aus verschiedenen Geräten unkritisch zu vergleichen. Ein LCR-Meter bei 100 Hz und ein Impedanzanalysator bei 10 kHz können bei demselben Bauteil völlig unterschiedliche Ergebnisse liefern, ohne dass eines der Geräte falsch misst.
Wo Impedanz in der Praxis eine Rolle spielt
Audio und Lautsprecher
Ein Lautsprecher mit der Aufschrift 8 Ω hat in der Regel keine konstante Impedanz über den gesamten hörbaren Frequenzbereich. Sie kann an Resonanzstellen deutlich ansteigen und in anderen Bereichen absinken. Der Verstärker muss deshalb für die tatsächliche Mindestimpedanz und die gewünschte Leistung geeignet sein.
Bei Beschallungs- und Sprachalarmanlagen ist die Impedanzmessung besonders hilfreich, um beschädigte Lautsprecher, falsche Anschlüsse oder Leitungsfehler zu erkennen. Ein einzelner Widerstandswert am Multimeter reicht dafür häufig nicht aus, weil Übertrager und Lautsprecher frequenzabhängig reagieren.
Leitungen und schnelle Signale
Bei kurzen Leitungen und niedrigen Frequenzen kann man die Leitung oft als einfachen Widerstand betrachten. Wird die Leitung elektrisch lang, muss ihre charakteristische Impedanz berücksichtigt werden. Sie beschreibt das Verhältnis von Spannung und Strom einer sich ausbreitenden Welle auf der Leitung.
Koaxialleitungen werden häufig mit 50 Ω oder 75 Ω ausgelegt. Differentielle Datenleitungen verwenden je nach System andere Zielwerte, oft etwa 100 Ω. Stimmen Quelle, Leitung und Abschluss nicht zusammen, entstehen Reflexionen. Das kann bei schnellen Bussystemen, Videoübertragung oder Funktechnik zu Flankenfehlern und Datenverlusten führen.
Lesen Sie auch: Bananenstecker montieren und Lautsprecherkabel richtig anschließen
Gebäudetechnik und elektrische Sicherheit
In Niederspannungsanlagen ist die Schleifenimpedanz relevant. Sie beeinflusst, wie hoch der Fehlerstrom bei einem Kurzschluss werden kann und ob ein Schutzorgan schnell genug abschaltet. Ein zu hoher Wert kann auf lange Leitungen, schlechte Klemmstellen oder Übergangswiderstände hindeuten.
Dieser Anwendungsfall darf nicht mit der Impedanz eines einzelnen Kondensators oder Lautsprechers gleichgesetzt werden. Hier geht es um die gesamte Fehlerstromschleife der Installation. Die Bewertung erfolgt nach den geltenden elektrotechnischen Regeln und mit dafür vorgesehenen Installationstestern.
Impedanz und Widerstand sind nicht dasselbe
Der ohmsche Widerstand beschreibt vor allem die Umwandlung elektrischer Energie in Wärme. Die Impedanz umfasst zusätzlich die reaktiven Anteile von Spulen, Kondensatoren und Leitungen sowie die daraus entstehende Phasenverschiebung.
| Eigenschaft | Widerstand R | Impedanz Z |
|---|---|---|
| Typischer Einsatz | Vor allem Gleichstrom und einfache ohmsche Lasten | Wechselstrom, Filter, Motoren, Lautsprecher und Übertragungsleitungen |
| Frequenzabhängigkeit | Idealerweise gering | Oft deutlich vorhanden |
| Phasenverschiebung | Keine | Kann auftreten |
| Leistungsaufnahme | Setzt Leistung direkt um | Enthält Wirk- und Blindleistung |
| Einheit | Ohm (Ω) | Ohm (Ω) |
Ein häufiger Denkfehler lautet: „Je kleiner die Impedanz, desto besser.“ Das stimmt nur bei bestimmten Anwendungen. Ein niedriger Eingangswiderstand kann eine Signalquelle belasten, während eine niedrige Leitungsimpedanz bei Hochfrequenzsystemen nur dann sinnvoll ist, wenn alle beteiligten Komponenten dazu passen.
Auch der Begriff Impedanzanpassung ist nicht universell gleichbedeutend mit maximaler Effizienz. In einer Mess- oder Funkleitung sollen Reflexionen minimiert werden. Bei einem Verstärker und Lautsprecher müssen dagegen vor allem zulässige Last, Strom, Wärmeentwicklung und gewünschter Signalpegel zusammenpassen.
Die wichtigste Prüffrage vor jeder Impedanzangabe
Wenn ich einen Impedanzwert beurteile, frage ich zuerst nach drei Dingen: Welche Frequenz? Wo wurde gemessen? Und handelt es sich um ein einzelnes Bauteil, eine Last oder eine komplette Leitung? Ohne diese Angaben ist ein Zahlenwert oft nur die halbe Information.
Für den Alltag genügt meist dieses Bild: Der Wirkwiderstand bestimmt, wie viel Leistung verbraucht wird, der Blindwiderstand beeinflusst Frequenz und Phase, und die Impedanz fasst beides zusammen. Wer diese drei Ebenen auseinanderhält, kann Datenblätter besser lesen, Messfehler vermeiden und elektrische Anlagen deutlich sicherer beurteilen.
