Ein LED-Band flackert, ein Pumpenmotor läuft zu heiß oder eine Steuerung schaltet unzuverlässig. In vielen Fällen entscheidet die richtige MOSFET-Anwendung darüber, ob eine elektronische Schaltung effizient und langlebig arbeitet oder unnötig Energie verliert. Ich zeige, wo MOSFETs eingesetzt werden, welche Bauform zur jeweiligen Last passt und welche Fehler in Gebäude- und Industrieanlagen besonders häufig auftreten.
Die wichtigsten MOSFET-Anwendungen auf einen Blick
- Schalten: MOSFETs steuern Gleichstrom, Motoren, LEDs und elektronische Lasten sehr schnell.
- Spannungswandlung: In DC/DC-Wandlern und Schaltnetzteilen ermöglichen sie hohe Wirkungsgrade.
- Gebäudetechnik: Sie finden sich in Beleuchtungssteuerungen, Lüftern, Pumpen, Zugangssystemen und Notstromlösungen.
- Auswahl: Entscheidend sind Sperrspannung, Laststrom, RDS(on), Gate-Spannung, Schaltfrequenz und Wärmeabfuhr.
- Grenzen: Bei Netzspannung, hohen Überspannungen oder sehr großen Leistungen reicht ein Standard-MOSFET oft nicht aus.

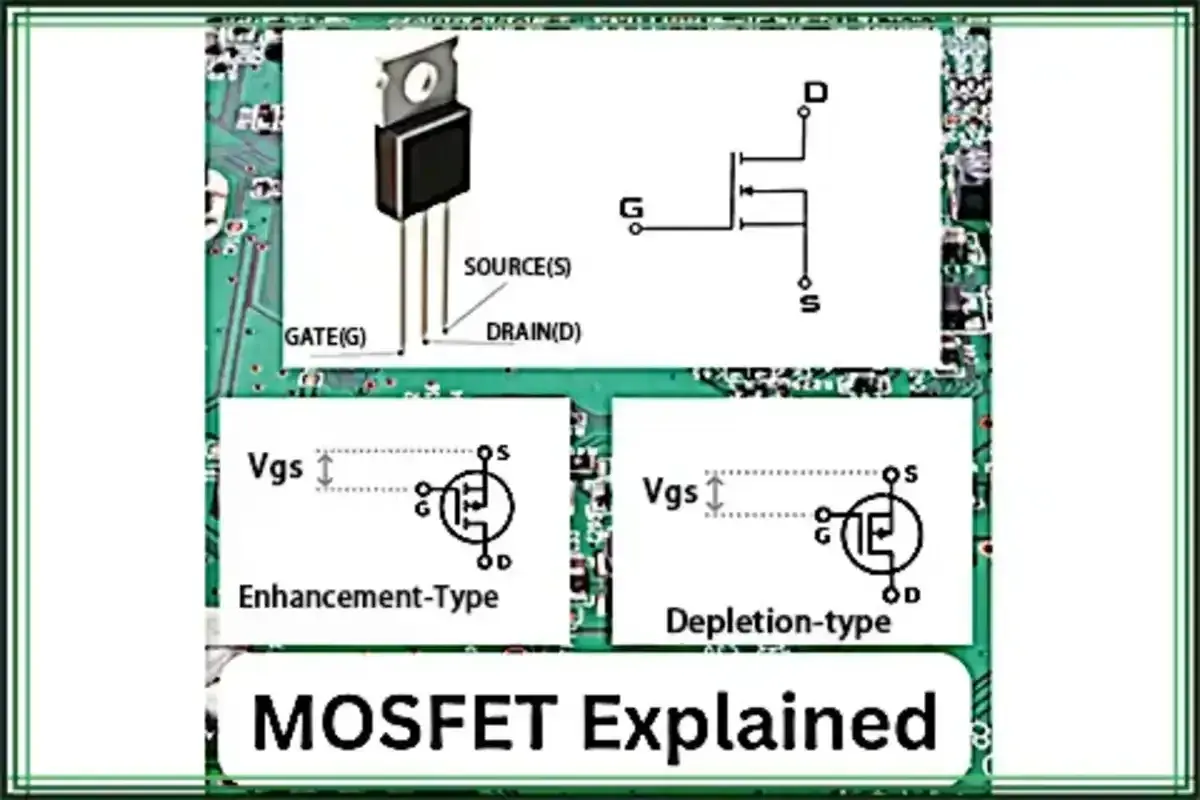

Was ein MOSFET in einer Schaltung tatsächlich leistet
Ein MOSFET ist ein spannungsgesteuerter Feldeffekttransistor. Eine Spannung am Gate bestimmt, ob zwischen Drain und Source Strom fließt. Dadurch kann das Bauteil wie ein elektronischer Schalter arbeiten, aber auch zur Verstärkung analoger Signale eingesetzt werden.
Für praktische Anwendungen sind vor allem N-Kanal- und P-Kanal-MOSFETs relevant. N-Kanal-Typen haben meist einen niedrigeren Einschaltwiderstand und werden deshalb bevorzugt eingesetzt. P-Kanal-MOSFETs vereinfachen dagegen manche High-Side-Schaltungen, bei denen die Last auf der positiven Versorgung liegt.
Schalten mit wenig Verlustleistung
Im eingeschalteten Zustand entsteht die Verlustleistung hauptsächlich durch den Durchlasswiderstand RDS(on). Bei 10 A Laststrom und 20 mΩ Widerstand fallen beispielsweise rund 2 W an. Diese Wärme muss über Leiterplatte, Gehäuse oder Kühlkörper abgeführt werden.
Beim schnellen Ein- und Ausschalten entstehen zusätzlich Schaltverluste. Sie steigen mit Spannung, Strom und Schaltfrequenz. Genau deshalb kann ein MOSFET bei einem langsamen Motorantrieb kühl bleiben, in einem hochfrequenten Schaltnetzteil aber trotz niedriger Stromstärke deutlich warm werden.
Die integrierte Body-Diode
Leistungs-MOSFETs besitzen eine parasitäre Diode zwischen Source und Drain. Diese Body-Diode kann bei induktiven Lasten einen Strompfad bilden, ist aber nicht automatisch die beste Freilaufdiode für jede Schaltung. Bei Motoren, Relais oder Magnetventilen muss der Strom beim Abschalten kontrolliert werden, sonst entstehen gefährliche Spannungsspitzen.
Wo MOSFETs im Alltag und in der Industrie eingesetzt werden
Die Einsatzmöglichkeiten reichen von winzigen Signalstufen in integrierten Schaltkreisen bis zu Leistungsstufen für mehrere hundert Ampere. In der Praxis begegnen mir MOSFETs besonders dort, wo häufig, schnell und verlustarm geschaltet werden soll.
| Anwendung | Aufgabe des MOSFETs | Warum das sinnvoll ist |
|---|---|---|
| DC/DC-Wandler | Ein- und Ausschalten der Spule oder des Transformators | Hoher Wirkungsgrad bei kompakter Bauweise |
| LED-Beleuchtung | PWM-Dimmung und Lastschaltung | Helligkeit lässt sich effizient und präzise regeln |
| Motorsteuerung | Regelung von Gleichstrom-, BLDC- und Schrittmotoren | Schnelle Drehzahl- und Stromregelung |
| Batterieschutz | Trennen bei Überstrom, Tiefentladung oder Verpolung | Leiser und verschleißfreier Ersatz für ein mechanisches Relais |
| Audio und Funktechnik | Verstärkung oder schnelles Schalten von Signalen | Hohe Eingangsimpedanz und geringe Ansteuerleistung |
| Digitale Logik | Aufbau von CMOS-Gattern und Mikroprozessoren | Sehr geringer statischer Stromverbrauch |
Spannungswandler und Schaltnetzteile
In einem Abwärtswandler schaltet der MOSFET die Eingangsspannung mit hoher Frequenz auf eine Spule. Eine Regelung verändert das Tastverhältnis, also den Anteil der Einschaltzeit. So wird beispielsweise aus 24 V eine stabile Versorgung für eine Steuerung mit 5 V oder 12 V.
Der Vorteil liegt im Wirkungsgrad. Ein gut ausgelegter Wandler kann deutlich weniger Wärme erzeugen als ein linearer Spannungsregler, der die überschüssige Spannung einfach verheizt. Bei höheren Spannungen und Schaltfrequenzen werden neben Silizium auch SiC-MOSFETs eingesetzt, weil sie geringere Schaltverluste und hohe Spannungsfestigkeit bieten können.
Motoren, Pumpen und Lüfter
Bei Motoren arbeiten mehrere MOSFETs häufig als Halbbrücke oder als dreiphasige Brückenschaltung. Eine PWM-Ansteuerung verändert die mittlere Motorspannung, während der Motorstrom über die Induktivität geglättet wird. Das ist die Grundlage für drehzahlgeregelte Lüfter, Pumpen, Ventile und elektrische Antriebe.
Für solche Anwendungen zählt nicht nur der maximale Strom im Datenblatt. Anlaufstrom, Blockierstrom und Bremsvorgänge können die Dauerlast um ein Mehrfaches übersteigen. Ich dimensioniere deshalb immer nach dem realen Lastprofil und nicht nach dem Nennstrom auf dem Typenschild.
Elektronische Lastschalter
Ein MOSFET kann einzelne Verbraucher wie Kameramodule, Sensoren, Heizfolien oder Kommunikationsgeräte automatisch zuschalten. Mit einem geeigneten High-Side-Schalter lässt sich die positive Versorgung trennen, ohne die Masseverbindung der gesamten Anlage zu unterbrechen.
Das ist bei modularen Steuerungen besonders praktisch. Ein abgeschaltetes Gerät verbraucht dann nahezu keinen Standby-Strom, und Fehler in einem Verbraucher lassen sich besser von anderen Baugruppen isolieren.
Welche Rolle MOSFETs in Gebäudetechnik und Sicherheit spielen
In der Gebäudeautomation werden MOSFETs meist nicht als sichtbare Hauptkomponente wahrgenommen. Sie sitzen in Netzteilen, Ausgangsstufen, intelligenten Relaismodulen und Akku-Pufferschaltungen. Ihre Aufgabe besteht darin, Lasten zuverlässig zu schalten und Energieverluste in Geräten zu begrenzen, die oft rund um die Uhr laufen.
Beleuchtung und Beschattung
LED-Leuchten werden häufig per PWM gedimmt. Der MOSFET schaltet den LED-Strom in kurzen Pulsen, während das menschliche Auge die mittlere Helligkeit wahrnimmt. Für flimmerarme Beleuchtung müssen jedoch PWM-Frequenz, LED-Treiber und Kamera-Kompatibilität zusammenpassen.
Bei Jalousien, Rollläden und kleinen Antrieben übernehmen MOSFET-Brücken die Richtungsumkehr. Eine reine Softwarebegrenzung reicht hier nicht aus. Endschalter, Strommessung und eine geeignete Abschaltlogik schützen Motor und Mechanik bei Blockaden.
Lüftung, Heizung und Pumpen
EC-Lüfter und kompakte Umwälzpumpen enthalten eigene elektronische Leistungselemente. MOSFETs ermöglichen dort eine fein abgestufte Drehzahlregelung, wodurch der Energieverbrauch im Teillastbetrieb sinken kann. Gerade bei Anlagen mit langen Betriebszeiten macht eine kleine Verbesserung des Wirkungsgrads einen spürbaren Unterschied.
Bei induktiven Lasten darf die Abschaltspannung nicht unterschätzt werden. Ich plane deshalb Freilaufpfade, Snubber oder Überspannungsschutz von Anfang an ein, statt erst nach einem Ausfall nachzurüsten.
Zutrittskontrolle und Sicherheitstechnik
Elektrische Türöffner, Magnetverriegelungen, Sirenen, Signalgeber und Kamerabeleuchtungen werden häufig mit MOSFET-Ausgangsstufen angesteuert. Gegenüber mechanischen Kontakten bieten sie schnelle, geräuschlose Schaltvorgänge und eine sehr hohe Lebensdauer.
Für sicherheitsrelevante Systeme ist aber die Fehlerreaktion entscheidend. Ein MOSFET kann bei einem Kurzschluss dauerhaft durchschalten oder ausfallen. Deshalb gehören Sicherung, Strombegrenzung, Diagnose und ein definierter Sicherheitszustand zur Gesamtschaltung und nicht nur zum Datenblatt des Transistors.
Bei 230-V-Anwendungen gelten zusätzliche Anforderungen an Isolation, Kriechstrecken, Gehäuse und Schutzmaßnahmen. Ein Niederspannungs-MOSFET darf niemals allein deshalb an Netzspannung eingesetzt werden, weil seine maximale Sperrspannung rechnerisch ausreicht.
So wähle ich den passenden MOSFET aus
Die Auswahl beginnt für mich nicht beim Gehäuse und auch nicht beim niedrigsten Preis. Zuerst kläre ich, welche Spannung und welcher Strom tatsächlich auftreten, wie oft geschaltet wird und welche Umgebungstemperatur zu erwarten ist.
| Kriterium | Worauf es ankommt |
|---|---|
| Sperrspannung VDS | Sie muss über der normalen Betriebsspannung und über möglichen Spannungsspitzen liegen. |
| Dauer- und Impulsstrom | Anlauf-, Kurzzeit- und Blockierströme müssen berücksichtigt werden. |
| RDS(on) | Der Wert gilt nur bei der angegebenen Gate-Spannung und Temperatur. |
| Gate-Ladung Qg | Sie beeinflusst, wie schnell und mit welchem Treiber der MOSFET geschaltet werden kann. |
| Wärmeabfuhr | Gehäuse, Leiterplattenfläche, Kühlkörper und Umgebung bestimmen die zulässige Verlustleistung. |
| Body-Diode | Bei Brücken und induktiven Lasten beeinflusst sie Wirkungsgrad und Rückstromverhalten. |
Die Gate-Spannung wird häufig falsch bewertet
Ein Logic-Level-MOSFET ist für niedrige Gate-Spannungen ausgelegt, beispielsweise 3,3 V oder 5 V. Die sogenannte Schwellenspannung bedeutet jedoch nur, dass der Transistor gerade beginnt zu leiten. Für einen niedrigen RDS(on) muss der Hersteller diesen Wert ausdrücklich bei der vorhandenen Gate-Spannung angeben.

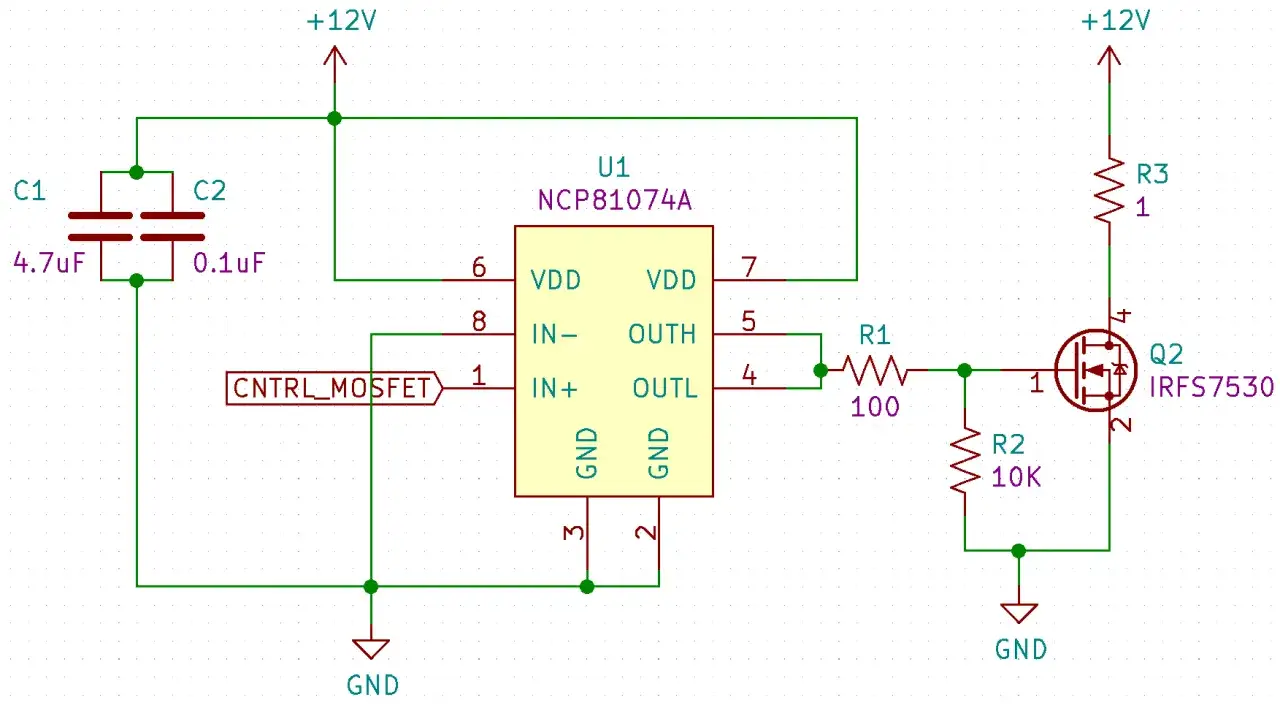

Bei schnellen Halbbrücken reicht ein Mikrocontroller-Pin meist nicht als direkter Treiber. Die Gate-Ladung muss zügig bewegt werden, sonst verbringt der MOSFET zu viel Zeit im linearen Bereich und erwärmt sich stark. Ein Gate-Treiber ist dann keine Luxuskomponente, sondern Teil der korrekten Auslegung.
Lesen Sie auch: Nachteile von Solid-State-Relais - wann ist ein mechanisches besser?
Ein einfaches Rechenbeispiel
Angenommen, ein MOSFET steuert dauerhaft 8 A und besitzt bei der verwendeten Gate-Spannung einen RDS(on) von 15 mΩ. Die Leitverluste liegen bei ungefähr 0,96 W, denn es gilt P = I² × R.
Bei 40 °C Umgebung kann das problemlos sein. In einem dicht geschlossenen Verteilergehäuse mit 70 °C Umgebung, kleiner Leiterplatte und zusätzlicher Schaltverlustleistung sieht die Bewertung schon anders aus. Datenblattwerte für den Strom gelten daher niemals unabhängig von der thermischen Umgebung.
Typische Fehler bei der MOSFET-Anwendung
Viele Ausfälle entstehen nicht durch einen grundsätzlich falschen Transistortyp, sondern durch kleine Details in der Beschaltung. Besonders bei Prototypen wird der MOSFET gern wie ein idealer Schalter behandelt. In der realen Schaltung besitzt er jedoch Kapazitäten, parasitäre Induktivitäten und temperaturabhängige Kennwerte.
- Offenes Gate: Ein fehlender Pull-down- oder Pull-up-Widerstand kann beim Einschalten der Versorgung zu ungewollten Schaltvorgängen führen.
- Zu hohe Gate-Spannung: Die maximale VGS liegt bei vielen Typen nur im Bereich von etwa ±20 V und darf nicht überschritten werden.
- Keine Freilaufmaßnahme: Relais, Magnetventile und Motoren erzeugen beim Abschalten Spannungsspitzen.
- Ungeeignete High-Side-Ansteuerung: Bei einem N-Kanal-MOSFET auf der positiven Seite muss das Gate oft über die Versorgungsspannung angehoben werden.
- Zu lange Leiterbahnen: Bei hohen Schaltgeschwindigkeiten erzeugen sie Überschwingen und elektromagnetische Störungen.
- Nur der Nennstrom zählt: Impulsströme und schlechte Wärmeabfuhr werden dadurch leicht übersehen.
Ein weiterer Klassiker ist der Aufbau auf einem Steckbrett. Für langsame Tests mit kleinen Strömen ist das in Ordnung. Bei mehreren Ampere oder hohen Frequenzen sollten Gate- und Leistungspfad jedoch auf einer geeigneten Leiterplatte mit kurzen Stromschleifen aufgebaut werden.
MOSFET, Relais oder IGBT für welche Aufgabe
Ein MOSFET ist nicht automatisch die beste Wahl. Ich vergleiche zuerst Schaltfrequenz, Spannung, Strom, Isolation und Fehlerverhalten. Erst danach entscheide ich, ob ein Halbleiterschalter oder ein mechanisches Relais besser passt.
| Bauteil | Stärken | Grenzen | Typische Anwendung |
|---|---|---|---|
| MOSFET | Schnell, leise, hohe Schaltzahl, geringe Verluste bei niedrigen und mittleren Spannungen | Keine galvanische Trennung, empfindlich gegenüber Überspannung und Layoutfehlern | DC/DC-Wandler, Motoren, LED-Steuerung, Batterieschutz |
| Relais | Galvanische Trennung, praktisch kein Leckstrom im geöffneten Zustand | Mechanischer Verschleiß, begrenzte Schaltfrequenz, Kontaktprellen | Netzfreigabe, Sicherheitsabschaltung, einfache Lastumschaltung |
| IGBT | Geeignet für hohe Spannungen und größere Leistungen | Höhere Durchlassverluste bei niedriger Spannung, meist langsamer als ein MOSFET | Frequenzumrichter, Wechselrichter, industrielle Antriebe |
Für eine 12-V-Batterielast mit hoher Schaltfrequenz ist ein MOSFET meist naheliegend. Für eine sicher getrennte Netzfreigabe kann ein Relais die bessere Entscheidung sein. Bei einem leistungsstarken Motorumrichter mit hoher Zwischenkreisspannung kommen dagegen häufig IGBTs oder moderne SiC-MOSFETs infrage.
Meine praktische Faustregel lautet deshalb: Niedrige bis mittlere Gleichspannung und schnelles Schalten sprechen oft für den MOSFET. Hohe Spannung, galvanische Trennung oder besondere Sicherheitsanforderungen können die Entscheidung in eine andere Richtung lenken.
Die beste Anwendung beginnt mit dem Lastprofil
Ein MOSFET spielt seine Vorteile aus, wenn Bauteil, Gate-Treiber, Schutzbeschaltung und Kühlung als Einheit geplant werden. Für Gebäudeautomation und Industrie zählen dabei nicht nur Wirkungsgrad und Preis, sondern auch Diagnose, Ausfallverhalten und Wartbarkeit.
Wer Spannungsspitzen misst, den realen Einschaltstrom kennt und den RDS(on) bei der tatsächlichen Gate-Spannung prüft, vermeidet die meisten typischen Fehlentscheidungen. So wird aus einem kleinen Transistor eine zuverlässige Schaltstufe für Beleuchtung, Antrieb, Sicherheitstechnik oder Energieversorgung.
