Ob Radio, WLAN, Smartphone oder Alarmanlage: Eine Antenne entscheidet mit darüber, ob Funksignale sauber ankommen oder im Rauschen verschwinden. Wie funktioniert eine Antenne? Sie wandelt elektrische Wechselströme in elektromagnetische Wellen um und macht aus solchen Wellen beim Empfang wieder ein elektrisches Signal. Ich zeige die wichtigsten Zusammenhänge, rechne konkrete Beispiele vor und erkläre, worauf es bei Auswahl, Montage und Fehlersuche wirklich ankommt.
Die wichtigsten Zusammenhänge auf einen Blick
- Senden und Empfangen beruhen auf demselben physikalischen Prinzip.
- Die passende Wellenlänge ergibt sich aus Frequenz und Ausbreitungsgeschwindigkeit.
- Eine Antenne arbeitet besonders effizient, wenn ihre elektrische Länge zur Frequenz passt.
- Polarisation und Ausrichtung müssen bei Sender und Empfänger zusammenpassen.
- Höhe, Umgebung, Kabel und Anschlüsse beeinflussen die tatsächliche Signalqualität oft stärker als die reine Antennengröße.
So wandelt eine Antenne Strom in Funkwellen um
Am Anfang steht ein hochfrequenter Wechselstrom. In einem Metallleiter bewegen sich Elektronen dabei nicht einfach dauerhaft in eine Richtung, sondern schwingen periodisch hin und her. Diese beschleunigten Ladungen erzeugen ein elektrisches Feld und ein magnetisches Feld, die sich vom Leiter lösen und als elektromagnetische Welle ausbreiten.
Beim Empfang läuft der Vorgang umgekehrt. Trifft eine elektromagnetische Welle auf den Leiter, bringt ihr elektrisches Feld die freien Elektronen zum Schwingen. An den Anschlüssen entsteht dadurch eine kleine Wechselspannung, die ein Empfänger verstärkt, filtert und in Sprache, Daten oder ein Steuersignal umwandelt.
Ich finde für die Praxis vor allem einen Punkt wichtig: Eine Antenne erzeugt keine Funkenergie aus dem Nichts. Beim Senden verteilt sie die Energie des Senders im Raum. Beim Empfangen nimmt sie einen winzigen Teil der vorhandenen Welle auf. Ihre Form und Ausrichtung bestimmen, wie gut und in welche Richtung das geschieht.
Warum Frequenz und Wellenlänge die Antennengröße bestimmen
Die Wellenlänge beschreibt den Abstand zwischen zwei aufeinanderfolgenden Wellenbergen. Sie lässt sich mit der Formel λ = c / f berechnen. Dabei steht λ für die Wellenlänge, c für die Lichtgeschwindigkeit und f für die Frequenz.
Je höher die Frequenz, desto kürzer die Wellenlänge und desto kleiner kann die Antenne ausfallen. Ein Signal mit 100 MHz besitzt im freien Raum ungefähr eine Wellenlänge von 3 Metern. Ein Viertel davon entspricht 75 Zentimetern, weshalb Viertelwellenantennen für diesen Bereich oft ungefähr diese Länge haben.
| Anwendung | Typische Frequenz | Wellenlänge | Viertelwellenlänge |
|---|---|---|---|
| UKW-Rundfunk | 100 MHz | ca. 3 m | ca. 75 cm |
| 2,4-GHz-WLAN | 2,4 GHz | ca. 12,5 cm | ca. 3,1 cm |
| 5-GHz-WLAN | 5 GHz | ca. 6 cm | ca. 1,5 cm |
Die reale Antenne muss nicht exakt diese mechanische Länge besitzen. Gehäuse, Isolierstoffe, Leiterdicke, Spulen und die Nähe zu Wänden verändern die sogenannte elektrische Länge. Deshalb kann eine kurze Stabantenne elektrisch wie eine längere Viertelwellenantenne wirken. Genau diese Anpassung macht kompakte Geräteantennen möglich, kostet aber häufig Wirkungsgrad.
Resonanz und Anpassung entscheiden über den Wirkungsgrad
Eine Antenne funktioniert nicht bei jeder Frequenz gleich gut. Bei der passenden Frequenz entsteht Resonanz. Dann schwingen Spannung und Strom im Leiter besonders günstig, und ein größerer Anteil der eingespeisten Energie wird abgestrahlt statt in Wärme oder Reflexion verloren zu gehen.
Der elektrische Widerstand am Speisepunkt wird als Impedanz bezeichnet. Viele Funkanlagen und Koaxialkabel sind auf 50 Ohm ausgelegt, während bestimmte Rundfunk- und Fernsehsysteme häufig mit 75 Ohm arbeiten. Stimmen Sender, Kabel und Antenne nicht zusammen, wird ein Teil der Leistung zurückgeworfen.
Diese Rückwirkung beschreibt unter anderem das Stehwellenverhältnis, kurz SWR oder VSWR. Ein niedriger Wert bedeutet eine gute Anpassung. Bei einer schlecht abgestimmten Sendeantenne kann nicht nur die Reichweite sinken, auch die Endstufe des Senders kann thermisch belastet werden.
In der Praxis wird die Anpassung mit einem Antennenanalysator oder einem geeigneten Messgerät geprüft. Ein sogenannter Balun oder Unun kann zusätzlich nötig sein. Er gleicht unterschiedliche Leitungs- und Antennentypen aus, beispielsweise beim Übergang zwischen symmetrischem Dipol und unsymmetrischem Koaxialkabel.
Welche Antennentypen es gibt und wann sie sinnvoll sind
Die Bauform richtet sich nicht nur nach der Frequenz, sondern auch nach Reichweite, Platzangebot und gewünschter Richtung. Für eine Gebäude- oder Sicherheitsanlage ist eine kleine Rundstrahlantenne oft praktischer als eine stark bündelnde Richtantenne. Bei einer Punkt-zu-Punkt-Funkstrecke kann sich das Verhältnis umkehren.
| Antennentyp | Typische Eigenschaft | Geeignete Anwendung |
|---|---|---|
| Dipol | Symmetrisch, meist als Halbwellenelement ausgeführt | Rundfunk, Amateurfunk, Mess- und Empfangsanwendungen |

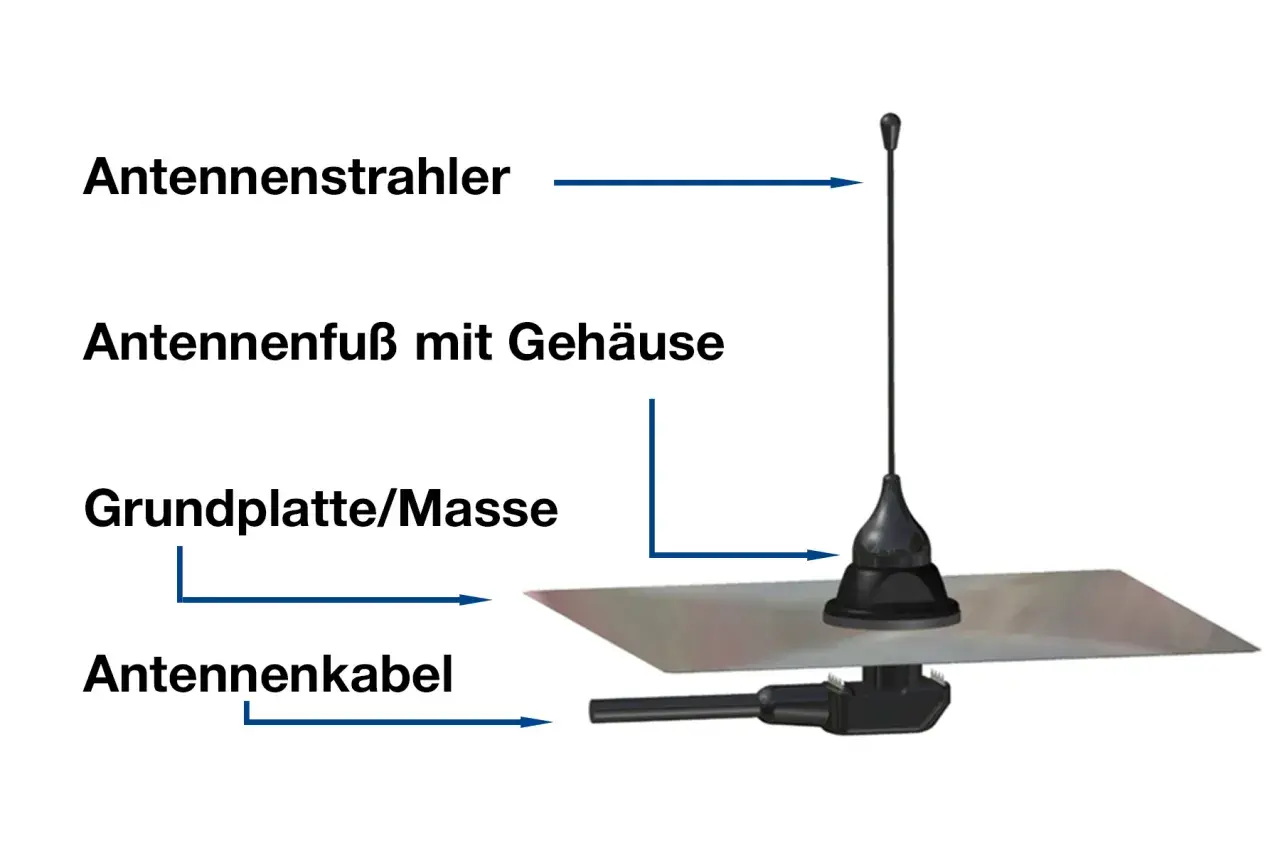

| Monopol | Viertelwellenstrahler mit Gegengewicht oder Massefläche | Fahrzeuge, Funkgeräte, IoT-Geräte |
| Yagi-Antenne | Stark richtend, hoher Gewinn in einer bevorzugten Richtung | Terrestrischer Fernsehempfang, Richtfunk |
| Patch- oder Planarantenne | Flach und gut in Gehäuse integrierbar | WLAN, Mobilfunk, Navigationsgeräte |
| Parabolantenne | Sehr stark bündelnd durch einen Reflektor | Satellitenempfang und lange Funkstrecken |
Eine Richtantenne mit hohem Gewinn ist nicht automatisch besser. Sie konzentriert die Energie in eine Richtung und empfängt dort stärker, verliert aber an anderen Seiten. Für ein WLAN in mehreren Räumen kann eine Rundstrahlantenne deshalb sinnvoller sein. Für eine Funkbrücke zwischen zwei Hallen ist die Bündelung dagegen meist der entscheidende Vorteil.
Polarisation und Richtwirkung werden oft unterschätzt
Die Polarisation beschreibt die Richtung, in der das elektrische Feld schwingt. Bei einer vertikalen Stabantenne ist die Polarisation normalerweise vertikal, bei einer waagerecht montierten Dipolantenne horizontal. Sender und Empfänger sollten möglichst dieselbe Polarisation besitzen.
Eine verdrehte Antenne kann deutliche Verluste verursachen. Bei einer idealen Drehung um 90 Grad wird theoretisch kaum Leistung übertragen. In realen Umgebungen kommen Reflexionen hinzu, sodass trotzdem ein Signal ankommt, aber oft deutlich schwächer und instabiler.
Die Richtwirkung wird durch das Antennendiagramm beschrieben. Es zeigt, aus welchen Richtungen eine Antenne besonders gut sendet oder empfängt. Der Antennengewinn in dBi ist dabei kein zusätzlicher Energiegewinn, sondern ein Vergleich mit einer idealen isotropen Bezugsantenne. Mehr dBi bedeuten meist einen schmaleren Abstrahlwinkel.
Bei Sensoren, Zutrittskontrolle und industrieller Kommunikation prüfe ich deshalb nicht nur die Reichweite auf dem Datenblatt. Entscheidend ist, ob die Funkwelle durch Stahl, Beton, Maschinen und bewegliche Hindernisse muss. Eine theoretisch leistungsfähige Antenne kann am falschen Montageort schlechter arbeiten als ein einfacheres Modell.
Montage, Kabel und Umgebung machen den praktischen Unterschied
Eine Antenne sollte möglichst frei und passend zur vorgesehenen Polarisation montiert werden. Metallflächen, Kabeltrassen und große Maschinen verändern das Feld und können die Resonanz verschieben. Bei Außenanlagen helfen oft schon mehr Montagehöhe und ein freier Sichtbereich, während ein längeres Kabel den Gewinn durch zusätzliche Dämpfung wieder zunichtemachen kann.
Besonders bei höheren Frequenzen zählt jeder Meter Koaxialkabel. Kabel, Stecker und Übergänge müssen zum Frequenzbereich passen und sauber montiert sein. Ein geknicktes Kabel, Feuchtigkeit im Außenstecker oder ein schlecht aufgecrimpter Anschluss verursacht häufig mehr Probleme als die Antenne selbst.
- Die Antenne nicht direkt neben großen Metallflächen oder Netzteilen platzieren.
- Bei Außenmontage geeignete, wetterfeste Stecker und eine zuverlässige Abdichtung verwenden.
- Polarisation bei allen Geräten gleich ausrichten.
- Kabel so kurz wie sinnvoll halten und unnötige Adapter vermeiden.
- Bei Dach- und Mastmontage Erdung, Blitzschutz und die geltenden Installationsregeln berücksichtigen.
Die Bundesnetzagentur koordiniert in Deutschland die Nutzung vieler Frequenzbereiche. Für private Geräte gelten je nach Funkdienst unterschiedliche Vorgaben zu Frequenz, Leistung und zulässiger Nutzung. Eine Antenne mit größerem Gewinn darf daher nicht automatisch mit beliebig höherer Sendeleistung betrieben werden.
So lässt sich eine schwache Funkverbindung systematisch prüfen
Bei schlechtem Empfang tausche ich nicht als Erstes die Antenne aus. Zuerst prüfe ich, ob der Fehler an Stromversorgung, Kabel, Stecker oder Montageort liegt. Ein einfacher Vergleich an einem anderen Standort zeigt oft schneller die Ursache als ein teurer Neukauf.
- Frequenzbereich prüfen: Die Antenne muss zum verwendeten Band passen.
- Anschlüsse kontrollieren: Stecker dürfen nicht locker, korrodiert oder feucht sein.
- Kabelweg verkürzen: Testweise ein kurzes, geeignetes Kabel verwenden.
- Ausrichtung verändern: Bei Richtantennen in kleinen Schritten drehen.
- Montageort vergleichen: Antenne höher oder weiter weg von Metallflächen positionieren.
- Messwerte betrachten: Signalstärke allein reicht nicht, auch Rauschen und Datenfehler sind wichtig.
Ein häufiger Irrtum ist die Annahme, jede längere Antenne müsse besser empfangen. Länge ohne passende elektrische Abstimmung kann die Anpassung verschlechtern. Ebenso bringt ein Verstärker nicht automatisch eine bessere Verbindung, denn er verstärkt auch Störungen und kann ein bereits übersteuerndes Empfangssystem zusätzlich belasten.
Die richtige Antenne beginnt mit der richtigen Frage
Für eine zuverlässige Auswahl kläre ich zuerst vier Punkte: Welche Frequenz wird genutzt, welche Reichweite ist nötig, aus welchen Richtungen kommen die Signale und wo darf die Antenne montiert werden? Erst danach entscheide ich über Bauform, Gewinn, Kabel und mechanische Ausführung.
Das Grundprinzip bleibt dabei erstaunlich überschaubar. Ein abgestimmter Leiter koppelt elektrische und magnetische Felder an den Raum, während beim Empfang dieselbe Kopplung eine Spannung erzeugt. Frequenz, elektrische Länge, Polarisation, Umgebung und Anpassung bestimmen gemeinsam, ob daraus eine stabile Funkverbindung wird.
