Ein locker sitzender Solarstecker kann eine komplette PV-Anlage ausbremsen oder an einer schlecht zugänglichen Stelle gefährlich heiß werden. Beim Crimpen von MC4-Steckverbindern kommt es deshalb nicht auf möglichst viel Kraft an, sondern auf den passenden Kontakt, das richtige Werkzeug und eine saubere Prüfung. Ich zeige, welche Komponenten Sie brauchen, wie der Crimp Schritt für Schritt gelingt und welche Fehler ich bei Dach- und Industrieanlagen besonders häufig sehe.
Eine zuverlässige MC4-Verbindung entsteht durch passende Komponenten und konsequente Prüfung
- Nur kompatible Teile desselben Systems verwenden und Herstellerfreigaben beachten.
- Übliche PV-Leitungen haben 2,5, 4 oder 6 mm², der Kontakt muss exakt zum Querschnitt passen.
- Die Isolation nach der jeweiligen Anleitung absetzen, ohne einzelne Litzen zu beschädigen.
- Die Crimpzange vollständig schließen, bis die Ratsche auslöst.
- Nach dem Crimpen folgen Sichtprüfung, Rastprüfung und Zugkontrolle.
Warum die Crimpverbindung über die Anlagensicherheit entscheidet
Ein MC4-Steckverbinder verbindet die Gleichstromleitungen zwischen Solarmodulen, Wechselrichter, Speicher und weiteren Komponenten der PV-Anlage. Im Inneren sitzt ein Metallkontakt, der mit dem Leiter verpresst wird. Diese dauerhafte Verbindung muss gleichzeitig elektrisch niederohmig, mechanisch stabil und gegen Feuchtigkeit geschützt sein.
Ein schlechter Crimp erzeugt Übergangswiderstand. Unter Last entsteht an dieser Stelle Wärme, die sich über viele Betriebsstunden verstärken kann. Genau deshalb halte ich die Kontaktierung für keinen Nebenschritt, sondern für einen sicherheitsrelevanten Teil der Installation.
MC4 ist außerdem nicht einfach eine universelle Bauform, bei der alles zusammenpasst. Originalkontakte, Nachbauten und neuere Varianten wie MC4-Evo 2 können unterschiedliche Werkzeuge und Kontaktgeometrien benötigen. Mechanisch passend bedeutet nicht automatisch elektrisch freigegeben.
Das brauchen Sie vor dem ersten Crimp
Vor der Montage prüfe ich zuerst die Kennzeichnung auf Stecker, Kontakt und Kabel. Entscheidend sind der Hersteller, die Kontaktserie, der Leiterquerschnitt und der Kabelaußendurchmesser. Die Daten müssen zueinander passen, sonst kann die Dichtung später trotz korrekt aussehendem Crimp undicht sein.
- MC4-Steckverbinder mit Metallkontakten und passenden Dichtungen
- zugelassene PV-Leitung, meist mit 2,5, 4 oder 6 mm²
- passende Abisolierzange, Kabelschere und MC4-Crimpzange
- Montage- und Entriegelungswerkzeug
- bei vielen Verbindungen ein geeignetes Drehmomentwerkzeug
- bei professionellen Arbeiten ein Prüfstift oder ein geeignetes Messmittel
Eine einfache Kombizange oder eine beliebige Universal-Crimpzange ist dafür keine sinnvolle Abkürzung. Sie kann den Kontakt verformen, die Crimphöhe verändern oder einzelne Litzen nur teilweise erfassen. Für wenige Reparaturen ist es oft wirtschaftlicher, eine passende Zange auszuleihen oder einen Fachbetrieb zu beauftragen, statt mit ungeeignetem Werkzeug zu improvisieren.
Spannungsfreiheit ist keine Formsache
PV-Module erzeugen bei Licht weiterhin Gleichspannung. Auch nach dem Trennen eines Steckers können aktive Teile unter Spannung stehen. Das Crimpen und Montieren gehört daher in die Hände einer Elektrofachkraft oder einer entsprechend unterwiesenen Person unter fachlicher Aufsicht. Die Anlage muss vor dem Stecken und Trennen lastfrei geschaltet werden.
Ich arbeite außerdem nur mit trockenen, sauberen Komponenten. Beschädigte Gehäuse, geknickte Kontakte, oxidierte Leiter oder verschmutzte Dichtungen werden nicht weiterverwendet. Bei Steckverbindern ist ein neues Kleinteil fast immer günstiger als die Fehlersuche an einer später schwer zugänglichen Dachleitung.
Selbst crimpen oder vorkonfektionierte Leitungen verwenden
Das Crimpen vor Ort ist sinnvoll, wenn Kabellängen individuell angepasst werden müssen oder bei einer größeren Installation viele gleichartige Leitungen entstehen. Es bietet Flexibilität, verlangt aber gleichbleibende Arbeitsqualität bei jedem einzelnen Kontakt.
Vorkonfektionierte Solarleitungen sparen Arbeit und reduzieren Montagefehler. Dafür sind Länge, Steckrichtung und Systemausführung vorgegeben. Bei einer kleinen Anlage mit wenigen Leitungen kann diese Lösung die bessere Wahl sein, während sich das eigene Crimpen bei vielen individuellen Leitungswegen eher lohnt.
| Variante | Vorteil | Grenze |
|---|---|---|
| Vorkonfektionierte Leitung | Schnelle Montage und gleichbleibende Fertigungsqualität | Weniger flexibel bei Länge und Leitungsführung |
| Vor-Ort-Crimpung | Exakte Anpassung an die Anlage und weniger Kabelüberstand | Passendes Werkzeug, Übung und konsequente Prüfung erforderlich |
| Crimpen mit Universalwerkzeug | Geringe Anschaffungskosten | Keine verlässliche Freigabe für den jeweiligen Kontakt |
Meine klare Empfehlung lautet, bei sicherheitsrelevanten PV-Verbindungen die Montageanleitung des konkreten Steckers höher zu bewerten als allgemeine Internetwerte. Es gibt keine universelle Abisolierlänge und kein pauschales Drehmoment für alle MC4-Varianten.
So wird der MC4-Kontakt sauber vercrimpt
1. Leitung vorbereiten
Schneiden Sie die PV-Leitung rechtwinklig und ohne gequetschte Litzen ab. Schieben Sie vor dem Crimpen alle notwendigen Überwurfmuttern und Dichtungen in der richtigen Reihenfolge auf das Kabel. Dieser kleine Vorbereitungsschritt wird gern vergessen und führt später dazu, dass der bereits montierte Kontakt wieder entfernt werden muss.
Die Abisolierlänge richtet sich nach Kontaktserie und Werkzeug. In Herstellerunterlagen finden sich beispielsweise 6 bis 7,5 mm oder bei anderen Kontakten 7,5 bis 9 mm. Verwenden Sie deshalb immer das Maß der zugehörigen Montageanleitung und schneiden Sie beim Abisolieren keine Einzeldrähte an.
2. Kontakt richtig positionieren
Legen Sie den Metallkontakt in die passende Aufnahme der Crimpzange. Die Crimpschenkel müssen vollständig im vorgesehenen Crimpnest liegen. Bei Zangen ohne Lokator ist besonders sorgfältiges Ausrichten nötig, weil der Kontakt sonst schief oder außerhalb der vorgesehenen Zone verpresst wird.
Führen Sie den abisolierten Leiter so weit in den Kontakt ein, bis die Litzen am vorgesehenen Anschlag anliegen. Die Isolation darf nicht in der Leiter-Crimphülse sitzen. Die Crimpschenkel sollen nur den blanken Leiter umfassen, während die Kabelabdichtung später separat für die Zugentlastung sorgt.
Lesen Sie auch: Balkonkraftwerk - Module in Reihe oder parallel anschließen?
3. Mit vollständigem Hub crimpen
Schließen Sie die Crimpzange vollständig, bis sich die Ratsche selbstständig löst. Ein halbherziger Druck oder ein zweites Nachpressen an einer anderen Stelle erzeugt keine verlässliche Verbindung. Bei geeigneten Zangen wird die Matrize auf den Kabelquerschnitt abgestimmt, zum Beispiel auf 2,5, 4 oder 6 mm².
Nach dem Öffnen nehmen Sie den Kontakt vorsichtig heraus und prüfen ihn sofort. Alle Litzen müssen erfasst sein, der Crimp muss symmetrisch wirken und darf keine offenen Flügel, Risse oder herausstehenden Einzeldrähte zeigen. Auf der Kontaktseite ist bei vielen Kontakten ein kleines sichtbares Litzenbündel erwünscht.
Einsetzen, verschrauben und montieren ohne Schwachstelle
Führen Sie den gecrimpten Kontakt von hinten in das Stecker- oder Buchsengehäuse ein. Er muss hörbar einrasten. Ziehen Sie anschließend leicht am Kabel, um zu prüfen, ob der Kontakt mechanisch verriegelt ist. Ein fehlendes Klickgeräusch oder ein Kontakt, der sich zurückziehen lässt, bedeutet ausbauen und neu montieren.
Die Überwurfmutter wird nach Vorgabe des Herstellers angezogen. Für bestimmte Stäubli-MC4-Kontakte werden typische Werte von etwa 3,4 bis 3,5 Nm genannt, doch dieser Bereich ist kein allgemeiner Standard für jede Ausführung. Zu wenig Drehmoment kann die Dichtung schwächen, zu viel Drehmoment kann Gehäuse oder Leitung beschädigen.
Auch die spätere Kabelführung entscheidet über die Lebensdauer. Bei der Montage sollte die Leitung mindestens 20 mm gerade und unbelastet aus der Dichtung herausgeführt werden. Der Steckverbinder darf nicht am tiefsten Punkt liegen, wo sich Wasser sammelt, und Kabelbinder gehören nicht direkt um das Steckergehäuse.
Verbinden Sie keine MC4-Teile verschiedener Hersteller nur deshalb, weil sie ineinander passen. Für eine dauerhaft sichere PV-Anlage verwende ich innerhalb einer Steckverbindung freigegebene Komponenten eines Systems. Nicht gesteckte Gegenstücke schützt man mit passenden Verschlusskappen vor Staub und Feuchtigkeit.
Prüfen, messen und typische Fehler aussortieren
Die Sichtprüfung ist der erste Filter, ersetzt aber nicht jede elektrische Prüfung. Kontrollieren Sie, ob keine Litzen fehlen, der Kontakt nicht deformiert ist und die Crimpung gleichmäßig sitzt. Bei wiederkehrender Fertigung sollte das Werkzeug regelmäßig auf Verschleiß und Kalibrierung geprüft werden.
| Fehlerbild | Mögliche Ursache | Was zu tun ist |
|---|---|---|
| Kontakt lässt sich herausziehen | Nicht vollständig eingerastet oder falsch ausgerichtet | Kontakt ausbauen und Verbindung neu herstellen |
| Litzen stehen aus dem Crimp | Falsche Abisolierlänge oder Leiter nicht am Anschlag | Kontakt ersetzen und Leitung sauber vorbereiten |
| Crimpflügel greifen in die Isolation | Leiter zu kurz abisoliert oder falsch positioniert | Nicht nachpressen, sondern neu crimpen |
| Stecker wird im Betrieb warm | Hoher Übergangswiderstand, lockerer Kontakt oder Verschmutzung | Anlage fachgerecht abschalten und Ursache messen lassen |
| Feuchtigkeit im Gehäuse | Falsche Dichtung, falscher Kabeldurchmesser oder zu geringe Verschraubung | Steckverbinder austauschen und Montagevorgabe prüfen |
Nach dem Einsetzen kann ein Prüfstift zeigen, ob der Kontakt korrekt in der vorgesehenen Position sitzt. Zusätzlich sollte die Verbindung durch eine fachgerechte elektrische Prüfung kontrolliert werden. Ein Multimeter kann bei der Orientierung helfen, aber es bestätigt nicht allein die langfristige Qualität einer Hochstrom-Crimpung.

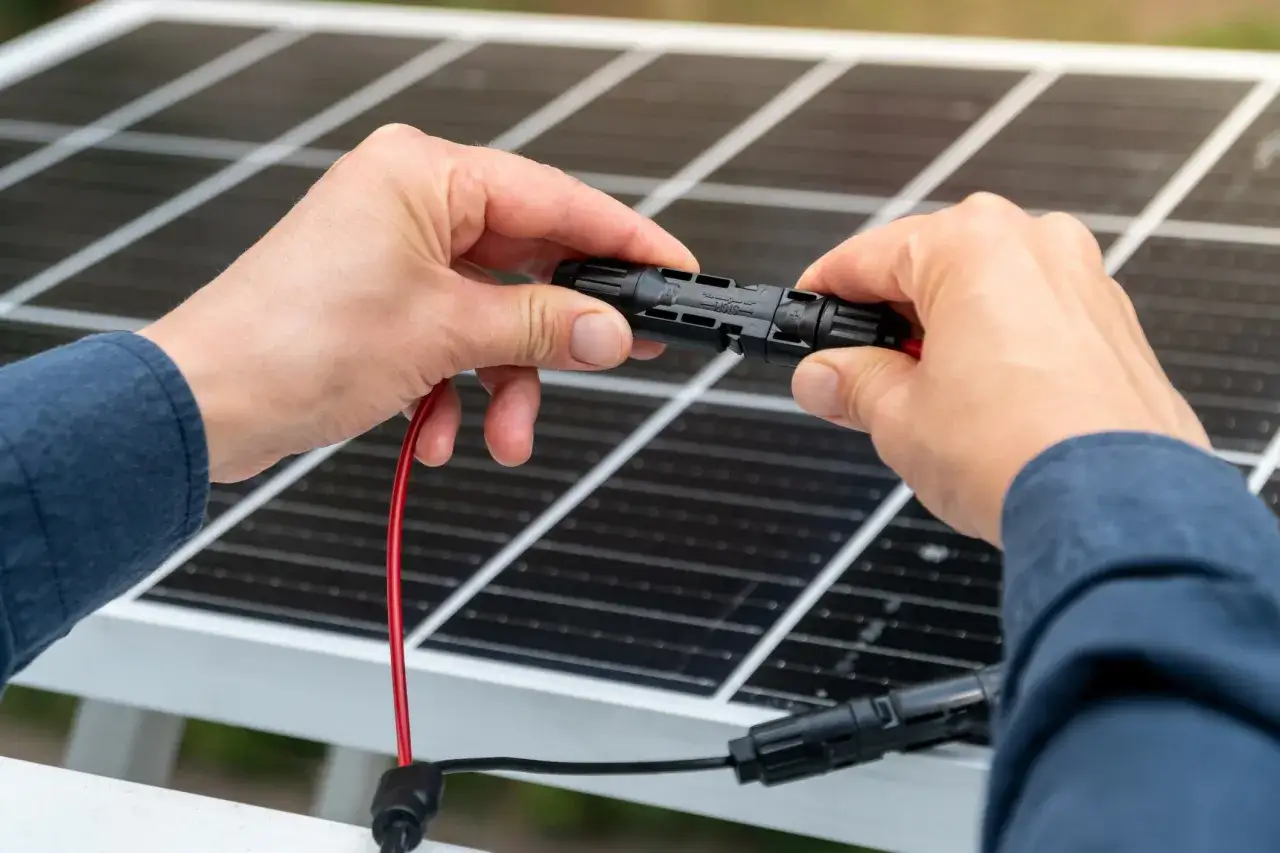

Stecken Sie die Kupplung vollständig zusammen, bis die Verriegelung einrastet. Trennen Sie sie niemals unter Last, denn ein Gleichstromlichtbogen kann gefährlich sein und Kontakte dauerhaft beschädigen. Zum Öffnen gehört das vorgesehene Entriegelungswerkzeug, nicht der Schraubendreher.
Die kleine Verbindung, die ich bei jeder PV-Anlage doppelt prüfe
Beim Crimpen von Solarsteckern entscheidet nicht die sichtbare Kunststoffhülle über die Qualität, sondern der unsichtbare Übergang zwischen Litzen und Metallkontakt. Stimmen System, Querschnitt, Abisoliermaß, Crimpzone und Verriegelung, ist die wichtigste Grundlage geschaffen.
Ich würde bei Unsicherheit lieber einen einzelnen Kontakt opfern und die Montage an einem Probestück kontrollieren, statt eine komplette Stringleitung ungeprüft auf dem Dach zu verlegen. Gerade bei Gewerbe- und Gebäudeanlagen spart diese kurze Kontrolle später viel Zeit und schützt vor schwer auffindbaren Wärme- und Isolationsproblemen.
